CDR标注尺寸如何修改字体大小 CDR标注尺寸工具怎么找出来

品牌型号：神州Gxt8

系统：Windows 10

软件版本：CorelDraw 2020

对建筑领域的设计师或者工程师来说，复杂的图纸标注费时费力，当团队工作不统一时尺寸标注的样式也会混乱不利查看。使用CDR统一批量标注尺寸即可解决标注混乱问题，CDR标注尺寸还能自动测量字体、图形等设计尺寸，方便工作，这篇文章就告诉大家CDR标注尺寸如何修改字体大小，CDR标注尺寸工具怎么找出来。

一、CDR标注尺寸如何修改字体大小

使用CDR给设计图形标注尺寸后，标注尺寸的字体大小往往都是默认的，当CDR标注尺寸字体太小或太大时，该怎么修改呢？下面就教教大家怎么操作。

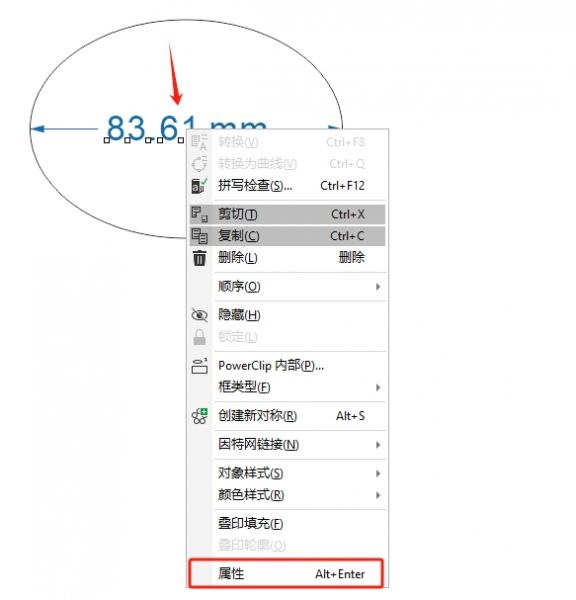

1、添加好标注尺寸后，由于默认的字体过大，需要缩小字体，通过属性栏即可修改标注尺寸的字体大小，如图1所示，选中标注尺寸字体后点击鼠标右键，在弹出框中点击属性小工具。

2、随后在页面弹出的属性栏中找到字符工具，继续选中标注尺寸字体，然后调整字符栏中字体大小数值，例如需要缩小字体，那么把字体大小数值调小。

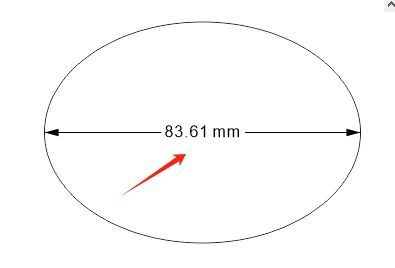

3、将字体大小数值调小后，如图3所示，标注尺寸字体就改小了，反之调大数值，也能将标注尺寸字体调大。

二、CDR标注尺寸工具怎么找出来

上文介绍了怎么修改标注尺寸字体大小，那么，当还未标注尺寸时，该怎么寻找标注尺寸工具并给CDR中的图形标注尺寸呢？下面向大家演示一下详细的操作方法。

1、在CDR中，页面工具箱中的度量工具即是标注尺寸工具，如图4所示，度量工具在页面左侧倒数第六个工具中，选中需要标注尺寸的图形后点击页面左侧的度量工具小图标，该工具中有平行度量、水平或垂直度量、角度度量、线段度量和角标注5种度量方式。其中水平或垂直度量工具使用范围较广，可以度量图形的长宽数值，接下来点击其中的水平或垂直度量工具，标注尺寸工具就找好了。

2、下面开始给图形标注尺寸，如图5所示，例如需要标注图形的宽度，那么先点击页面最左侧的节点，随后按住鼠标，将鼠标拖动至图形最右侧的节点处点击一下，标注尺寸就添加好了。

三、CDR标注尺寸字体颜色怎么改

上文介绍了怎么添加和修改标注尺寸字体，在CDR中标注尺寸字体的默认颜色为蓝色，当字体颜色不符合设计需求时，同样可以通过属性工具修改颜色，下面就向大家演示一下怎么修改标注尺寸字体颜色。

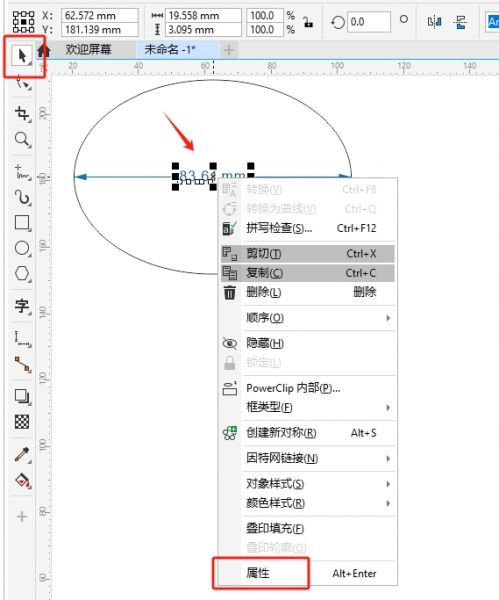

1、首先点击页面上方的选择工具，选中需要修改颜色的标注尺寸字体，随后点击鼠标右键，在下拉栏中点击属性工具。

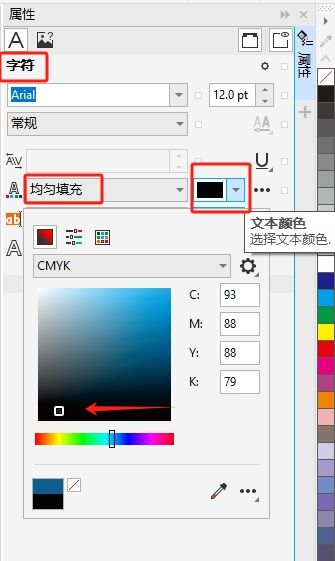

2、随后在弹出的属性框中找到字符工具，如图7所示，在字符工具下方有字体填充方式和填充颜色样式可选，选择均匀填充后，点击右侧的颜色选择小图标，并在弹出的颜色选择器中选择合适的字体颜色。

3、选好颜色后，如图8所示，标注尺寸字体颜色就修改好了。

四、小结

以上就是CDR标注尺寸如何修改字体大小，CDR标注尺寸工具怎么找出来的相关教程。在CDR中，使用属性工具不但可以修改标注尺寸字体大小，还能修改标注尺寸字体颜色，在页面左侧的工具箱中即可找到度量工具，即标注尺寸工具，来给各式图形标注尺寸，快来按上文步骤试试吧！
