CorelDRAW形状工具是什么 CorelDRAW形状工具节点编辑

品牌型号：神州Gxt8

系统：Windows 10

软件版本：CorelDRAW2020

使用CorelDRAW制作矢量图的过程中，可以在初始绘图阶段按需求修改图形形状，矢量图绘制完成后，也可以通过形状工具重绘或修改形状元素，满足设计师随时随地的改稿需求。那么如此提高设计自由度的工具，该怎么使用呢？这篇文章就告诉大家CorelDRAW形状工具是什么，CorelDRAW形状工具节点编辑。

一、CorelDRAW形状工具是什么

CorelDRAW的形状工具是在绘图或文本排版完成后，通过编辑改变元素的形状和位置，来重新塑造元素轮廓形状的工具。

在形状工具中，主要是通过控制节点位置来改变图形元素形状的。如图1所示，在CorelDRAW形状工具中，有节点添加、节点删除、节点平滑、节点对称等各式编辑节点的相关控件，通过给图形添加新节点和修改原有节点来重塑图形轮廓。

二、CorelDRAW形状工具节点编辑

上文介绍了形状工具的相关控件，那么该怎么通过编辑节点来控制图形形状呢？下面就向大家介绍一下详细的操作步骤。

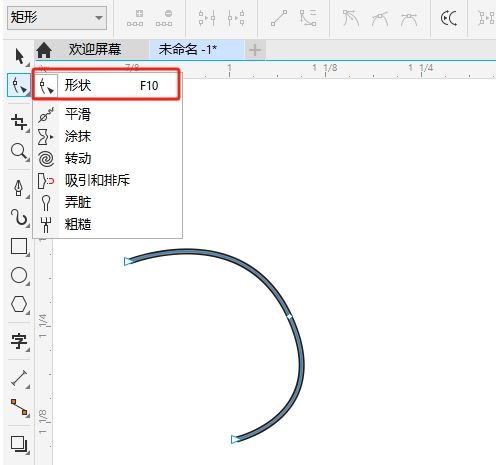

1、进入CorelDRAW矢量绘图软件新文档页面后，如图2所示，选中需要改变形状的图形，随后点击页面左侧工具箱中的形状工具。

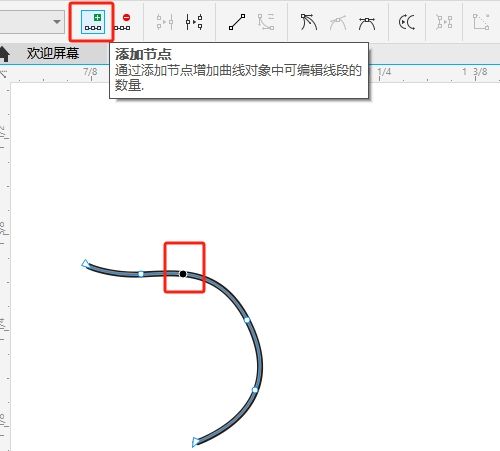

2、在形状工具控件中有添加和删除节点，通过给图形添加节点，可以以节点为基准进一步弯曲改变形状。如图3所示，先在需要添加节点处点击一下，然后点击形状工具中的添加节点控件即可添加单个节点。

3、添加节点后，如图4所示，通过拖拽节点即可改变节点两侧线条的形状，从而精确地修改图形形状。

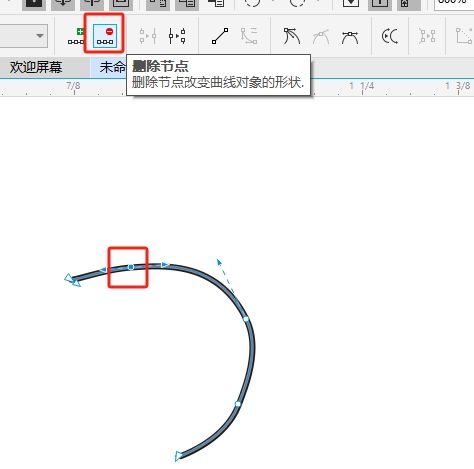

4、如果想扩大单个节点控制的图形范围，从而更大范围改变图形形状，那么可以删除多余节点。如图5所示，选中需要删除的节点后，点击页面上方的删除节点，即可将节点删除，删除多余节点后，继续修改图形形状即可。

三、CorelDRAW形状工具怎么把曲线变为直线

上文介绍了怎么再塑曲线改变轮廓，当不需要改变曲线轮廓，而需要将弯曲曲线变为直线时，同样需要使用形状工具来操作。

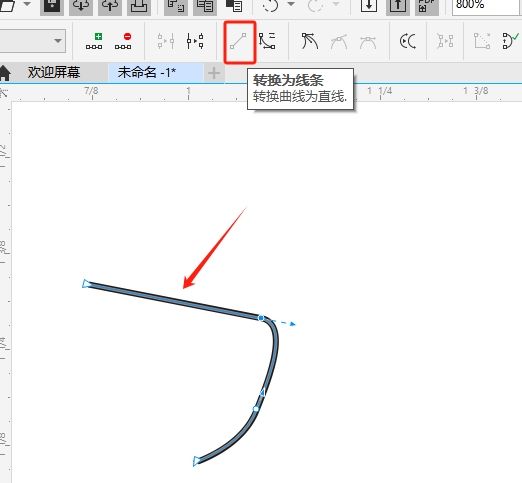

1、如图6所示，找到需要变为直线的曲线，选中曲线中的单个节点，在形状工具控件中点击转换为线条，节点两侧的曲线就改为直线线条了。

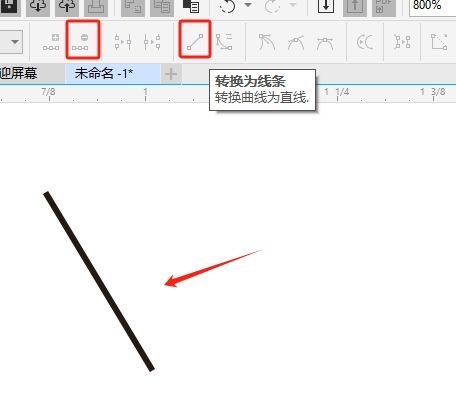

2、如果需要将曲线彻底转换为直线线条，只需删除所有节点后将曲线转换为线条即可。如图7所示，将节点删除后，点击转换为线条，曲线就彻底转换为直线线条了。

四、小结

以上就是CorelDRAW形状工具是什么，CorelDRAW形状工具节点编辑的相关教程。CorelDRAW形状工具可以通过编辑节点数量和改变节点位置来变换图形形状，在形状工具中添加或删除节点，改变节点位置即可改变图形形状。此外，想要将曲线改为直线，同样可以使用形状工具来转换，感兴趣就按上文步骤试试吧！

署名：fjq
