如何创建矢量图 矢量图怎么设计

品牌型号：联想Yoga 14Sitl

系统：Windows 10 64位专业版

软件版本：CorelDRAW 2020

在平面设计中，矢量图具有清晰、不失真、可无限放大的特点，而CorelDRAW正是制作矢量图的核心工具之一。无论是插画、图标还是包装设计，都离不开矢量图的绘制。下面就为大家介绍如何创建矢量图，矢量图怎么设计的相关内容。

一、如何创建矢量图

开始画图之前，要先想清楚这张矢量图最终要用在哪里。是印在名片上、做成网页图标、还是输出成大幅海报？不同用途对尺寸的要求不同，提前设置好可以省去后期反复调整的麻烦。

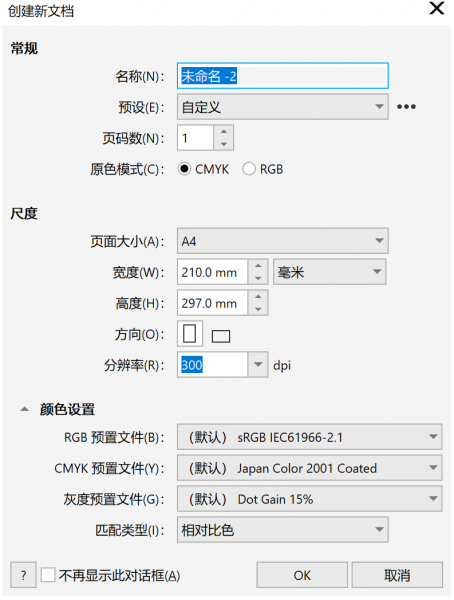

打开CorelDRAW，点击新建，弹出创建新文档的窗口。在这里填入具体的宽高数值，设置好之后点确定，画布就建好了。接下来就在画布里画图，有两种创建矢量图的方式。

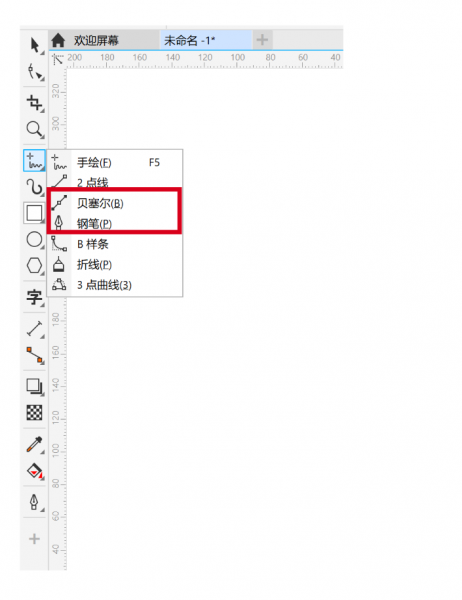

1、从零开始自己画。这是最基础也最灵活的方式。钢笔工具是核心，它能画出任意形状的路径——直线、曲线、折角都行。用它在画布上点出节点，节点之间连成线，围合成封闭区域就能填充颜色，变成一个图形。钢笔工具适合画轮廓不规则的形状，比如人物、动物、自然元素。

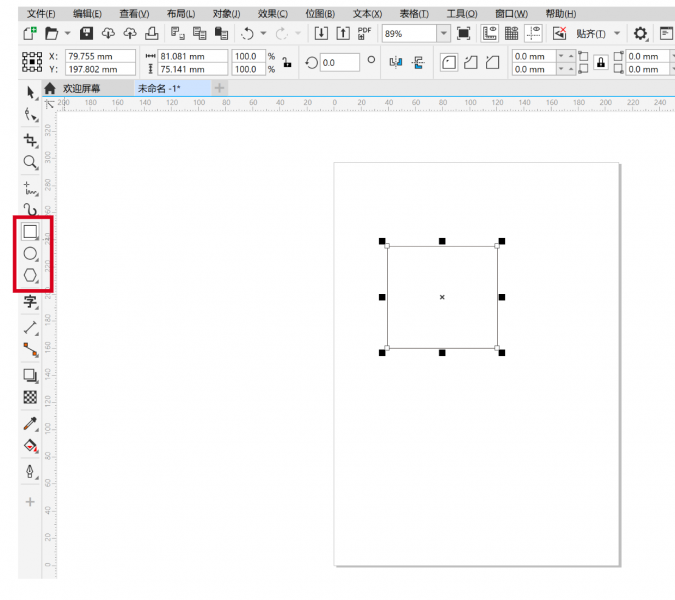

但如果画面里有圆形、矩形这类规整的形状，直接用对应的基础图形工具会更准确，不需要用钢笔一个点一个点地去描。实际画图的时候，这两种工具经常配合使用，钢笔处理复杂轮廓，基础工具处理规整部分，搭配起来效率高很多。

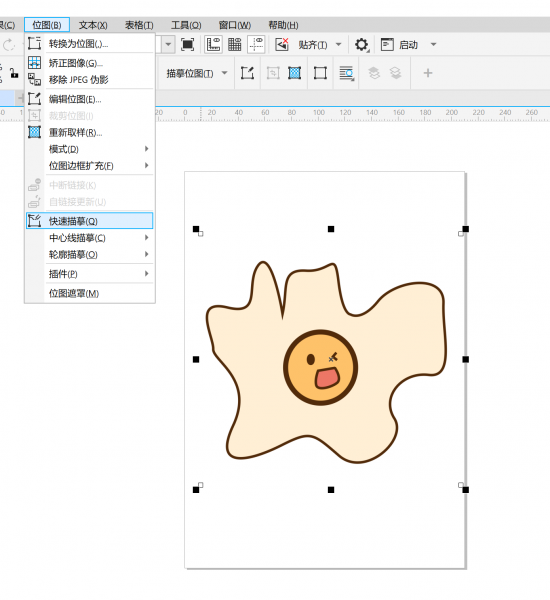

2、利用现有图片描摹转换。手边有一张现成的图片，想把它转成可编辑的矢量格式，不用从头重画，CDR提供了描摹功能可以直接转换。把图片拖进画布，这时候它是位图格式，放大会模糊，也没法单独修改颜色。选中图片，在顶部菜单栏找到【位图】，展开后选【快速描摹】。

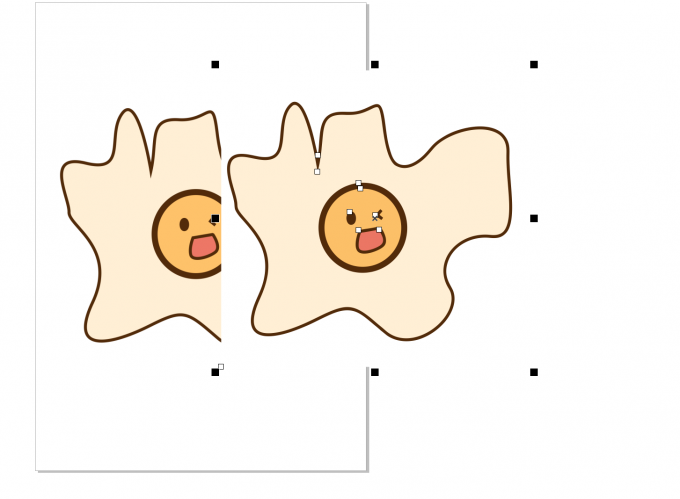

软件会自动分析图片的轮廓和色块，生成一份矢量版本叠在原图上方。

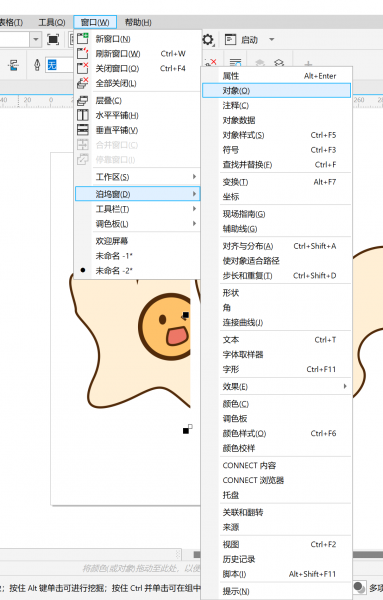

描摹完成后，打开【对象】窗口，可以看到图层列表里现在有两份内容：一份是原始的位图，一份是刚才描摹出来的矢量图。

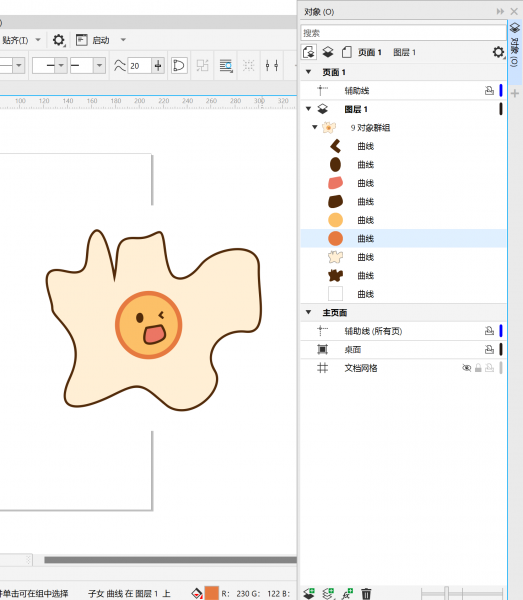

矢量版本最直接的验证方式是选中一个图层，改一下颜色，如果可以单独修改而且边缘依然清晰，说明描摹成功，已经是真正的矢量图了。

二、矢量图怎么设计

开始正式绘制之前，可以先在纸上随手画个草图，理清楚图形大概由哪些部分组成。也可以找一张参考图放在画布旁边，设计过程中随时对照。接下来以绘制一个卡通风格的荷包蛋为例，为大家拆解一下矢量图的设计过程。

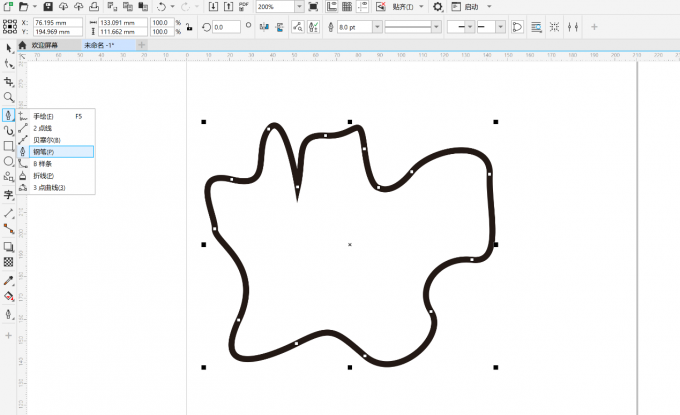

1、荷包蛋的蛋白部分轮廓不规则，适合用【钢笔工具】来画。沿着蛋白的外边缘勾出一圈封闭路径，描边颜色设为棕色，粗细调到4pt，填充色用淡黄色。这样蛋白的基础形状就出来了，带着一圈棕色轮廓线，视觉上有手绘插画的感觉。

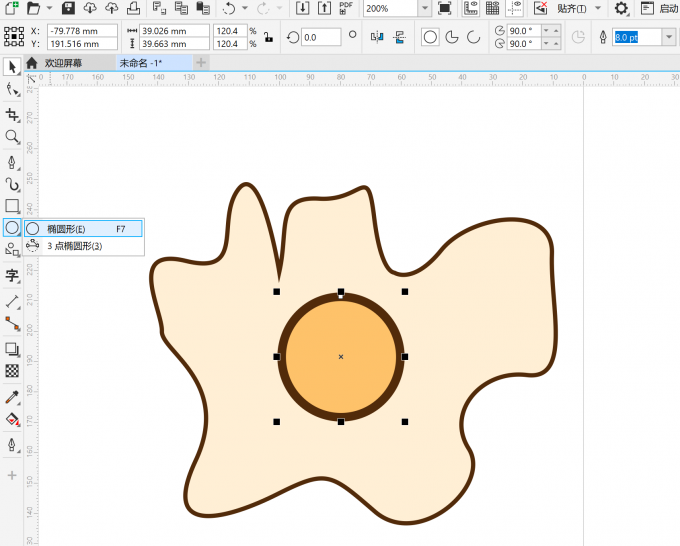

2、蛋黄部分用【椭圆形工具】拖出一个椭圆，放在蛋白中间偏上的位置，填充色改成橙黄色，比蛋白深一点，这样两个部分的颜色能区分开来。

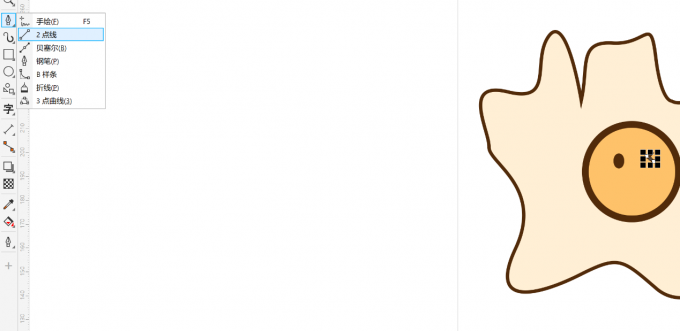

3、表情部分让整个图案有了卡通感。眼睛用两种方式来做：一只是正常睁开的，用【椭圆形工具】画一个小椭圆，填充和轮廓线统一的棕色；另一只做成眨眼的样子，用【二点线工具】画两条线，一条横着一条稍微倾斜，两根线拼出一个弯弯的闭眼效果，描边同样设为4pt。

4、嘴巴用【钢笔工具】勾一个弧形，填充粉色，做出一个微笑的表情。整体颜色控制在三四种以内，线条粗细保持统一，卡通荷包蛋的风格就比较完整了。

三、矢量图怎么制作规范图形

钢笔工具适合画自由形态的图形，但遇到需要精确、对称、标准的场景，比如界面图标设计，就需要用基础图形来搭建，这样每条边、每个弧度都是可控的，不会因为手抖而偏差。云朵图标是个很典型的例子，看起来像不规则形状，实际上可以用几个圆形拼出来。

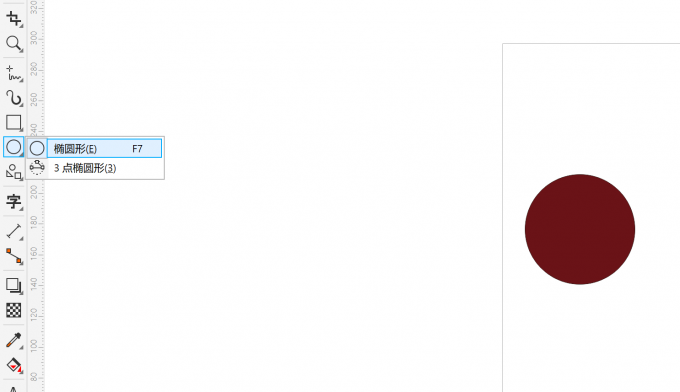

1、先用【椭圆形工具】，按住Ctrl键画一个正圆，确保宽高一致不变形。

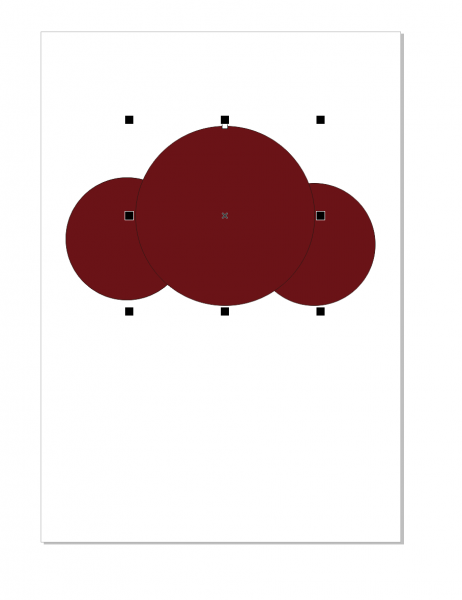

2、再复制一份，放在右边对称的位置，间距目测匀称就行。再复制一份放在两个圆中间，把这个圆的尺寸调大一点，拖动锚点让它明显比两侧的圆更高，作为云朵中间凸起的部分。

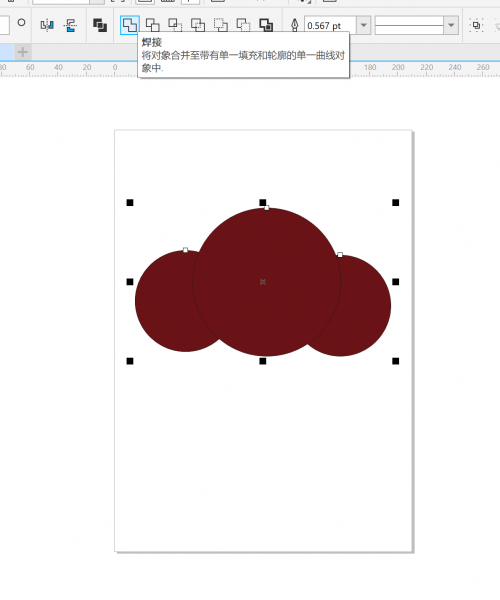

3、三个圆摆好位置之后，按住Ctrl键同时点选这三个圆，全部选中。这时候上方工具栏会出现一排图形运算的小图标，最左边那个是【焊接】，点击之后，三个独立的圆形会合并成一个整体路径。

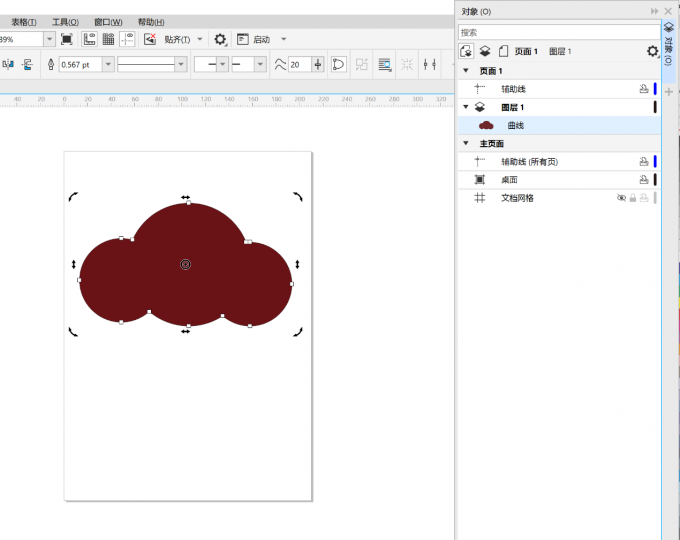

4、看对象窗口，原来三个独立图层变成了一个图层，图形的名称显示为路径，说明合并成功。

这个思路可以延伸到其他图标的制作上。很多看起来复杂的图形，拆解开来都是若干个基础形状的组合——圆形、矩形、三角形互相叠加或裁切，再通过焊接、修剪、相交这几个运算方式合并或去除，最终得到想要的轮廓。掌握这套逻辑之后，图标设计的效率会快很多。

以上就是如何创建矢量图，矢量图怎么设计的全部内容了。CorelDRAW在矢量绘制方面非常灵活，无论是手绘路径还是图形组合，都可以高效完成设计。多练习不同工具的配合使用，能更快掌握矢量图的核心思路。
