CorelDRAW如何绘制箭头 CorelDRAW如何绘制虚线框

品牌型号：联想Yoga 14Sitl

系统：Windows 10 64位专业版

软件版本：CorelDRAW2020

在做设计排版的时候，箭头和虚线框看起来不起眼，但作用特别大。比如，想强调画面的重点，用箭头一指，读者马上就知道看这里。又或者想让画面更有层次感、思路更清晰，画个虚线框把内容圈出来，信息一下就被整理得明明白白。这两个小工具就像是给画面加导航，能引导视线，也能帮我们把重点拎出来。下面就为大家介绍CorelDRAW如何绘制箭头，CorelDRAW如何绘制虚线框的相关内容。

一、CorelDRAW如何绘制箭头

在CorelDRAW里制作箭头其实很简单。软件提供了很多种箭头样式，我们可以按具体的设计需求从里面选一个合适的。下面我们一步步来看如何绘制箭头。

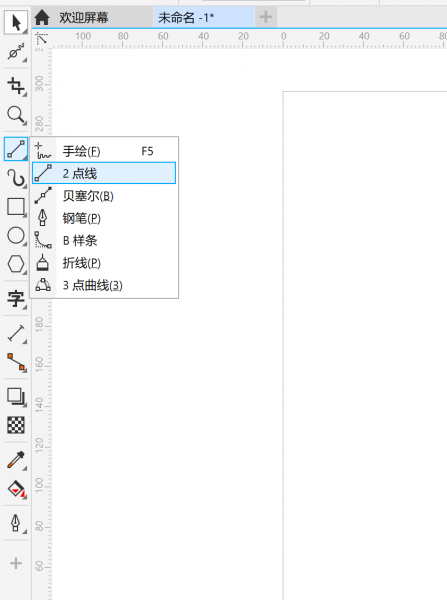

1、在工具栏中选择【二点线】工具，在画布上拉出一条直线。为了让线条更醒目，可以适当增加线宽，比如调整到8点左右。

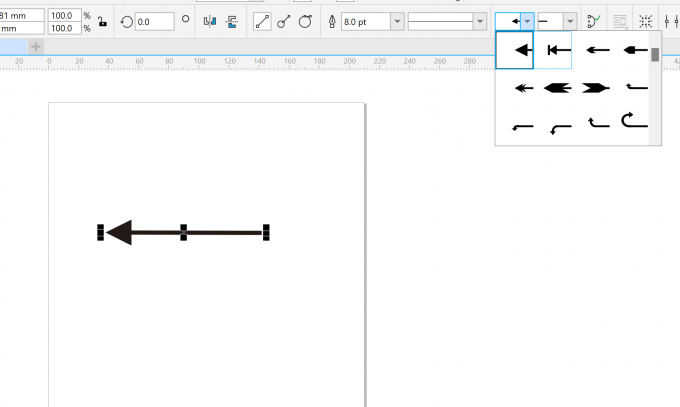

2、选中线条后，可以在上方的属性区域找到【线条样式】选项。这里提供了多种箭头造型，也可以分别为线的两端设置不同的样式，从而实现单向或双向箭头的效果。

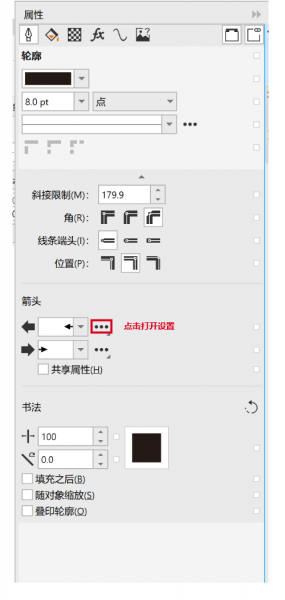

3、如果想做更详细的调整，可以在属性面板中点击箭头选项旁边的图标，打开箭头的详细设置窗口。

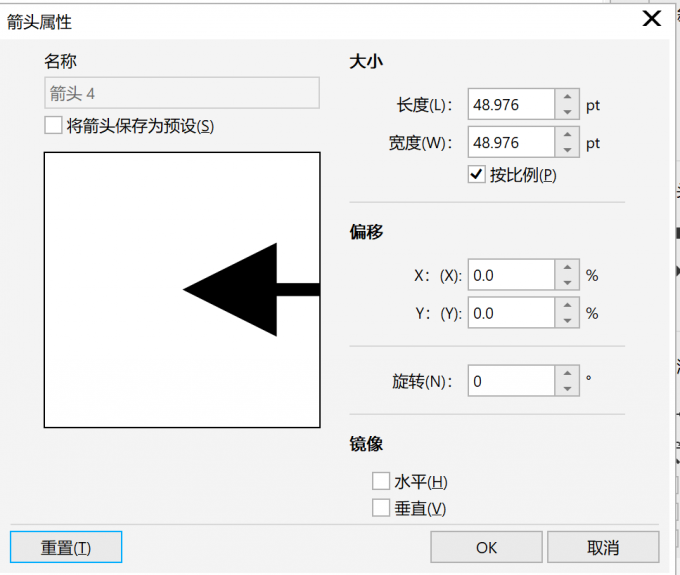

4、在这个窗口里，可以修改箭头的旋转方向等参数。

二、CorelDRAW如何绘制虚线框

虚线框在排版里算是出镜率很高的元素，我们常拿它来区分不同的内容模块。它的画法其实不难，主要就是调一调线条的样式，就能快速做出来。接下来我们一起看看虚线框是怎么画的。

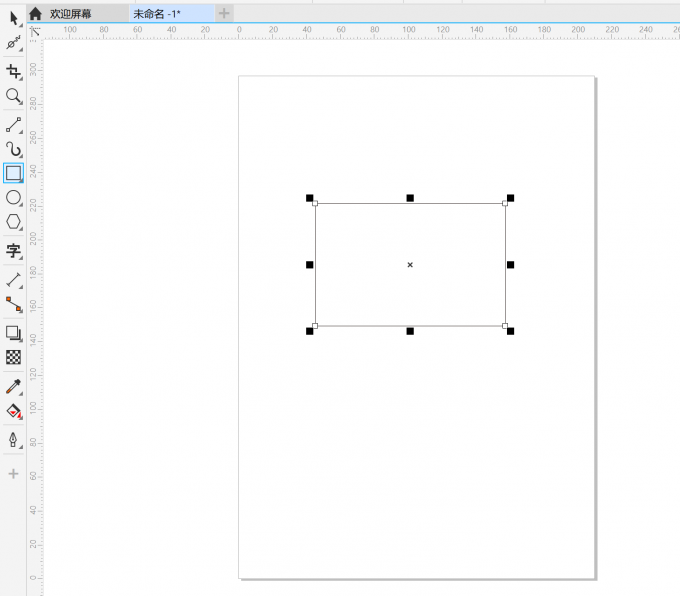

1、用【矩形工具】画出一个矩形。在属性栏中把描边宽度调到8点，这样边线会更明显。

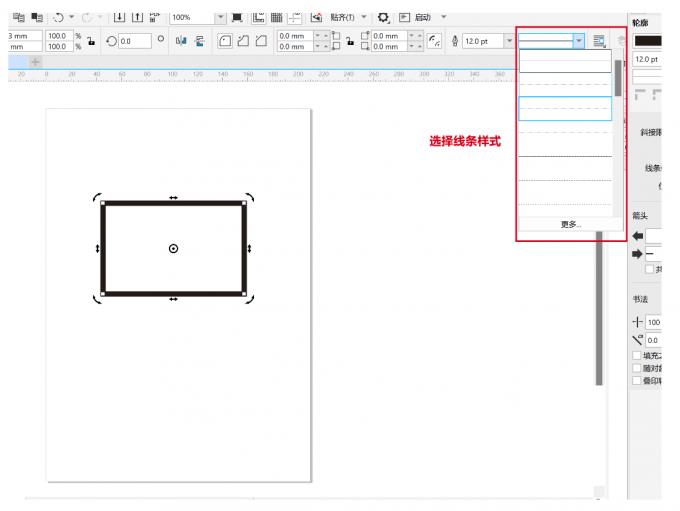

2、选中矩形后，在属性栏里可以找到轮廓样式选项。在图6红框圈出来的下拉菜单里，可以看到很多预设好的虚线样式。选中其中一种后，矩形的边框就会立刻变成对应的虚线效果。

3、要是默认的样式不够用，可以点一下【更多】。进入线条样式编辑窗口，就能自己细调参数。拖动滑块能控制线段间隔，虚线密一点或松一点都可以灵活调整。

三、CorelDRAW如何用箭头与虚线框绘制流程图

在画流程图时，箭头和虚线框特别好用。这些基础元素能让流程图更清晰，让页面逻辑一目了然。接下来我们具体来看看绘制的过程。

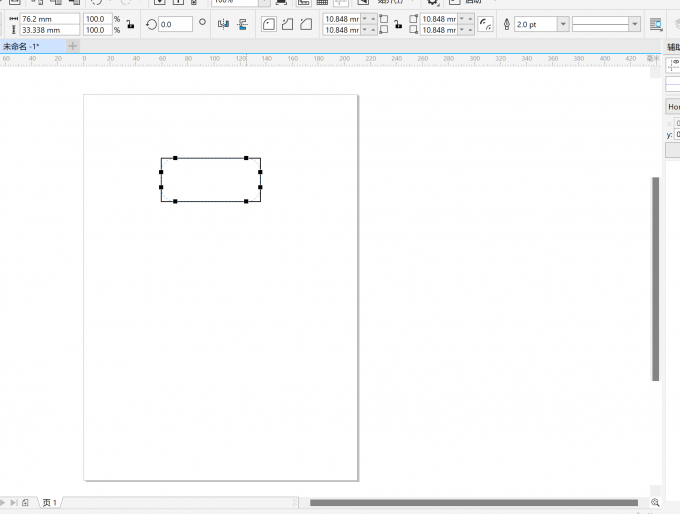

1、流程图中常见的形状是圆角矩形。先用【矩形工具】绘制一个直角的矩形，然后切换到【形状工具】，在矩形边缘轻拖鼠标，就能调整圆角的大小，让造型更柔和。再复制一个圆角矩形作为结束框。中间位置画一个矩形。这就搭出流程图的基本框架。

2、接下来，使用【连接器工具】来绘制流程连线。它可以自动判断对象的位置，自动生成连接线，比起手动画线更加快捷准确。选中图形后，把鼠标移到圆角矩形的下方，按住左键不放往下拖，就能画出一条连接线。

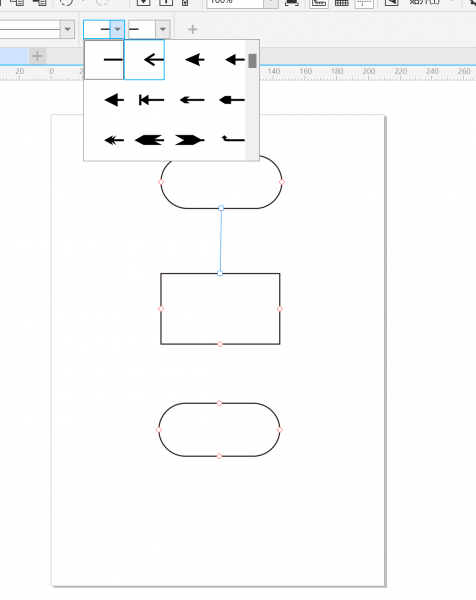

3、在上方的箭头样式列表中，给线的末端加上一个箭头。同样的，再为另一个圆角矩形连接一条线，就能完成一个基础流程连接效果。

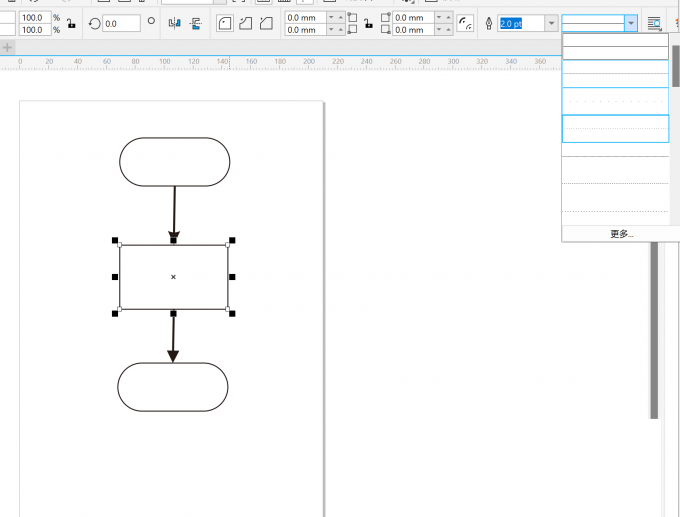

4、选中中间的矩形，把矩形的边框改成虚线的样式，表示这个事件不一定能获得执行。

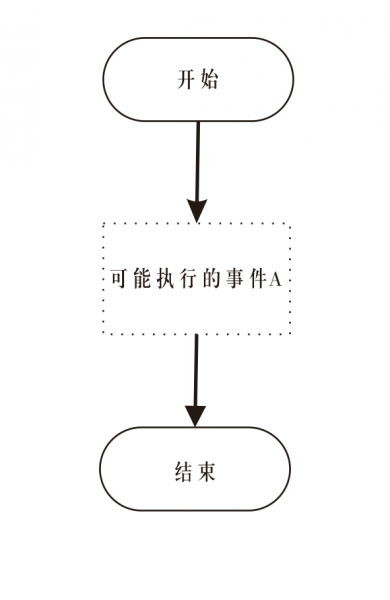

5、最后用文本工具打上相关的文字，流程图就绘制完成了。

以上就是CorelDRAW如何绘制箭头，CorelDRAW如何绘制虚线框的全部内容了。箭头这种小元素，学会之后在排版里用起来特别顺手，很多重点都能靠它一指就到位。而虚线框也是常客，用好了可以把页面分得更清楚，让内容结构一眼就能看明白。把这两样用熟，页面的整体条理感会明显提升。
